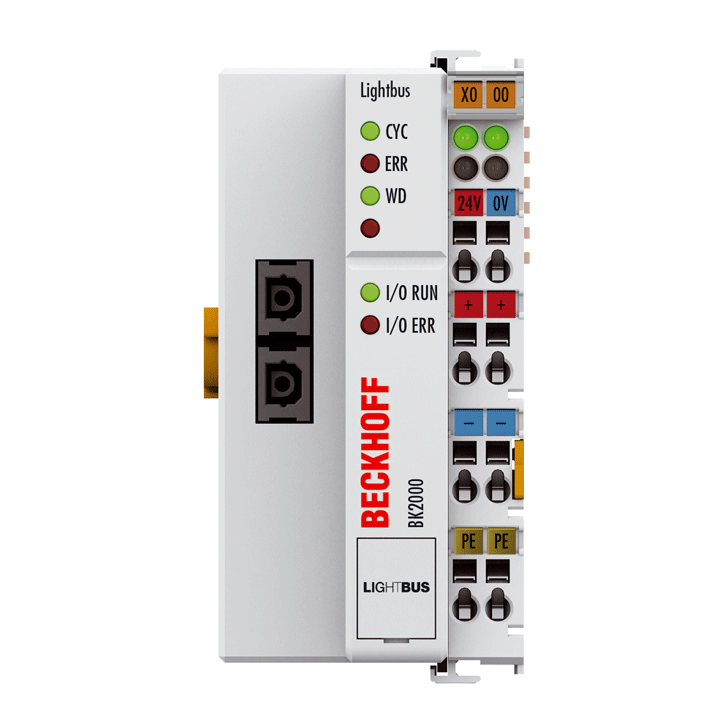

Beckhoff BK2000 Lightbus Bus Bağlayıcı
BK2000 Bus Kuplörü, Lightbus sistemini modüler şekilde genişletilebilen elektronik terminal bloklarına bağlar. Bir ünite, bir Bus Coupler, herhangi bir sayıda 64 terminal ve bir uç terminalden oluşur.
Bus Coupler, bağlı terminalleri tanır ve giriş / çıkışların işlem görüntüsünün baytlarına olan ilişkilerini otomatik olarak oluşturur. İlk giriş / çıkış sinyali soldan başlayarak bir baytın (LSB) ilk bitine eklenir. Bus Bağlayıcı, bu bayta daha fazla sinyal ekler. Girişler ve çıkışlar açıkça ayrılmıştır. Veri Yolu Birleştiricisi, giriş veya çıkışların sayısı 8 biti aşarsa otomatik olarak başka bir bayt başlatır.
Lightbus Sistemi, hızlı ve güvenli bir seri fieldbus sistemidir. Lightbus bir halka yapısına sahiptir; Bir halkada 254 istasyona kadar çalıştırılabilir. Veri aktarımı için kullanımı kolay standart fiber optik teknolojisi mükemmel bir değeri temsil eder. Optimize edilmiş, verimli bir telgraf yapısı sayesinde Lightbus, çok yüksek bir kullanıcı veri aktarım hızına ulaşır. 32 bit bilgi alışverişi için 25 µs iletim süresi gereklidir.
Lightbus tarafından kullanılan yüksek hızlı erişim yöntemi sayesinde, belirli çevresel verilere erişmek ve yalnızca gerekli verileri okumak veya yazmak mümkündür. Veriler, herhangi bir ek yük oluşturmadan gerekli önceliklerle paylaşılır.
| System data | Lightbus | BK2000 |
|---|---|
| Number of I/O stations | 254 |
| Number of I/O points | 16,192 |
| Data transfer medium | fibre optic conductor: APF (plastic) fibre (1,000 µm) or HCS fibre (200 µm) |
| Distance between stations | 45 m for APF fibre, 300 m HCS fibre |
| Data transfer rates | 2.5 Mbaud |
| Data transfer time | 0.26 ms in the case of 10 modules for 32 bit inputs and outputs each (without K-bus run-time) |
| Technical data | BK2000 |
|---|---|
| Number of Bus Terminals | 64 |
| Max. number of bytes fieldbus | 512 byte input and 512 byte output |
| Digital peripheral signals | 512 inputs/outputs |
| Analog peripheral signals | 128 inputs/outputs |
| Configuration possibility | via KS2000 or the controller |
| Bus interface | 2 x standard fibre optic connector Z1000 (plastic fibre), Z1010 (HCS fibre) |
| Power supply | 24 V DC (-15 %/+20 %) |
| Input current | 70 mA + (total K-bus current)/4, 500 mA max. |
| Starting current | approx. 2.5 x continuous current |
| Recommended fuse | ≤ 10 A |
| Current supply K-bus | 1750 mA |
| Power contacts | max. 24 V DC/max. 10 A |
| Electrical isolation | 500 V (power contact/supply voltage) |
| Distance between stations | 45 m for APF fibre, 300 m HCS fibre |
| Weight | approx. 150 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | BKxxxx, BCxxxx |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 51 mm x 100 mm x 69 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
