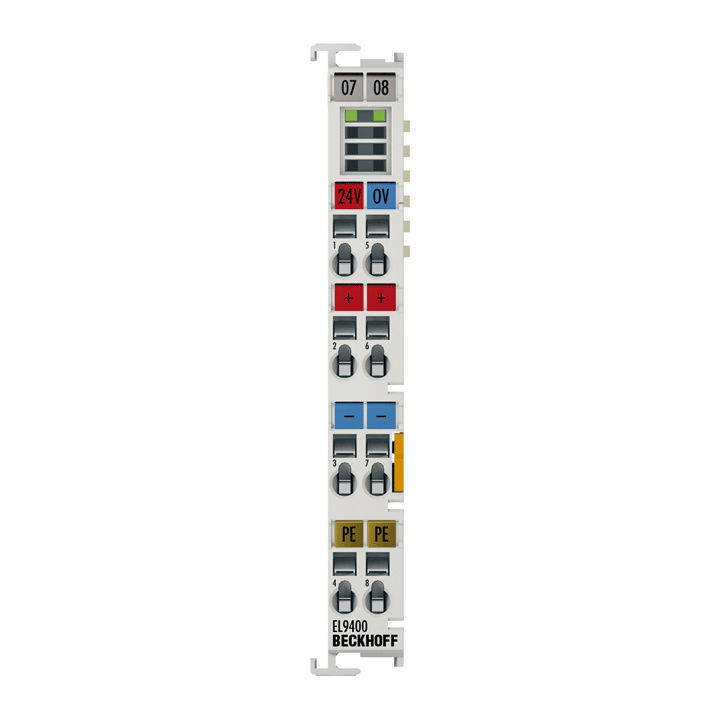

Beckhoff E-bus için EL9400 Güç Kaynağı Terminali
0 - Yorum
Kategori
Marka
Stok Kodu
273641
Garanti Süresi
24 Ay
Fiyat
374,91 EUR + KDV
* 1.789,08 TL den başlayan taksitlerle!
21.907,15 TL
27.383,94 TL
%20
Beckhoff E-bus için EL9400 Güç Kaynağı Terminali
EL9400 güç kaynağı terminali, EtherCAT kuplörleri ve Terminaller arasında veri alışverişinin gerçekleştiği E-bus'ı yenilemek için kullanılır. Her bir EtherCAT Terminali, E-bus'tan belirli bir akım gerektirir (bkz. Teknik veriler: "E-bus üzerinden akım tüketimi"). Bu akım, ilgili EtherCAT kuplörünün güç kaynağı ünitesi tarafından E-bus'a beslenir. Çok sayıda EtherCAT Terminali içeren konfigürasyonlar için EL9400, E-bus'a giden güç kaynağını 2 A artırmak için kullanılabilir.
| Technical data | EL9400, ES9400 |
|---|---|
| Technology | power supply terminal |
| Input voltage | 24 V DC (-15 %/+20 %) |
| Input current | typ. 70 mA + (E-bus/4) |
| Output voltage | 5 V for E-bus supply |
| Output current | 2 A |
| Electrical isolation | 500 V (E-bus/field potential) |
| Insulation voltage input/output | – |
| Power contacts | max. 24 V DC/max. 10 A |
| Weight | approx. 65 g |
| Operating/storage temperature | 0…+55 °C/-25…+85 °C |
| Relative humidity | 95 %, no condensation |
| Vibration/shock resistance | conforms to EN 60068-2-6/EN 60068-2-27 |
| EMC immunity/emission | conforms to EN 61000-6-2/EN 61000-6-4 |
| Protect. class/installation pos. | IP 20/variable |
| Pluggable wiring | for all ESxxxx terminals |
| Approvals/markings | CE, UL, ATEX |
| Ex marking | II 3 G Ex nA IIC T4 Gc |
| Housing data | EL-12-8pin |
|---|---|
| Design form | compact terminal housing with signal LEDs |
| Material | polycarbonate |
| Dimensions (W x H x D) | 12 mm x 100 mm x 68 mm |
| Installation | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Side by side mounting by means of | double slot and key connection |
| Marking | Labeling of the BZxxx series |
| Wiring | solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver |
| Connection cross-section | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Connection cross-section AWG | s*: AWG 28…14, st*: AWG 28…14, f*: AWG 26…16 |
| Stripping length | 8…9 mm |
| Current load power contacts | Imax: 10 A |
*s: solid wire; st: stranded wire; f: with ferrule
