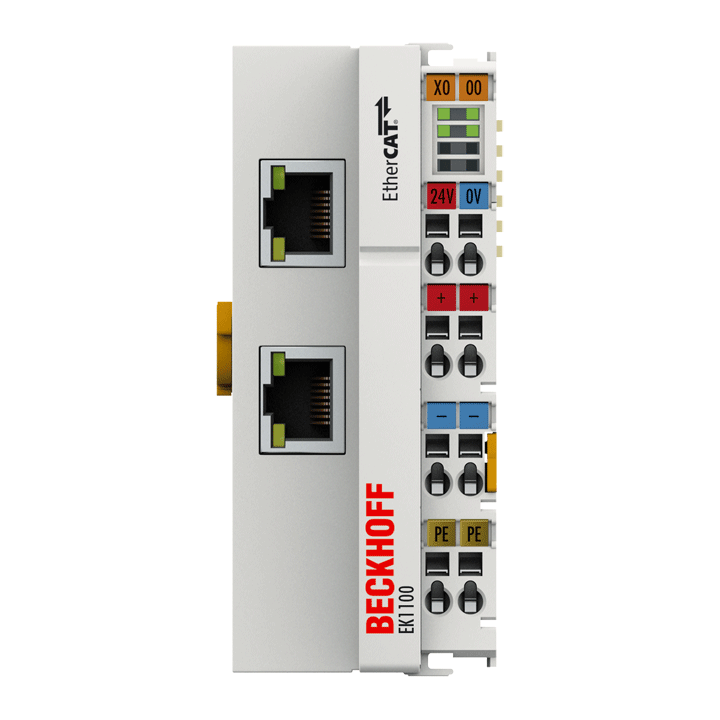

Beckhoff EK1100 EtherCAT Bağlayıcı

EK1100 EtherCAT Kuplörü, fieldbus seviyesindeki EtherCAT protokolü ile EtherCAT Terminalleri arasındaki bağlantıdır. Bağlayıcı, geçen telgrafları Ethernet 100BASE-TX'ten E-bus sinyal gösterimine dönüştürür. Bir istasyon, bir kuplörden ve otomatik olarak algılanan ve proses görüntüsünde ayrı ayrı görüntülenen herhangi bir sayıda EtherCAT Terminalinden oluşur.

Özel özellikler:

Bağlantı teknolojisi: 2 x RJ45 soket
Bağlantı uzunlukları: 100 m'ye kadar
Genel sistemdeki EtherCAT Terminallerinin sayısı: 65.535'e kadar

EK1100, iki RJ45 soketine sahiptir. Üst Ethernet arayüzü, bağlayıcıyı ağa bağlamak için kullanılır; alt soket, aynı segmentteki diğer EtherCAT cihazlarının isteğe bağlı olarak bağlanmasına hizmet eder. Ek olarak, bir EtherCAT bağlantısı veya bir EtherCAT uzantısı, uzantı için veya bir hat veya yıldız topolojisi kurmak için kullanılabilir.

Her biri 24 V DC olan sistem ve saha beslemesi doğrudan kuplörde sağlanır. Ekteki EtherCAT Terminalleri, sağlanan sistem voltajından iletişim için gerekli akımla sağlanır. Kuplör maksimum 5 V ve 2 A sağlayabilir. Daha yüksek akım gerekirse, EL9410 gibi güç besleme terminallerinin entegre edilmesi gerekir. Saha beslemesi, 10 A'ya kadar güç kontakları aracılığıyla ayrı G / Ç bileşenlerine iletilir.

EtherCAT ağında EK1100, Ethernet sinyal aktarımı bölümünde (100BASE-TX) herhangi bir yere kurulabilir - doğrudan anahtarda hariç. EK9000 ve EK1000 kuplörleri şalterde kullanıma uygundur.

Technical dataEK1100Task within EtherCAT systemcoupling of EtherCAT Terminals (ELxxxx) to 100BASE-TX EtherCAT networksData transfer mediumEthernet/EtherCAT cable (min. Cat. 5), shieldedDistance between stationsmax. 100 m (100BASE-TX)Number of EtherCAT Terminalsup to 65,534ProtocolEtherCATDelayapprox. 1 µsData transfer rates100 Mbit/sBus interface2 x RJ45Power supply24 V DC (-15 %/+20 %)Current consumption from US70 mA + (∑ E-bus current/4)Current consumption from UPloadCurrent supply E-bus2000 mAPower contactsmax. 24 V DC/max. 10 AElectrical isolation500 V (power contact/supply voltage/Ethernet)Operating/storage temperature-25…+60 °C/-40…+85 °CEMC immunity/emissionconforms to EN 61000-6-2/EN 61000-6-4Relative humidity95 %, no condensationVibration/shock resistanceconforms to EN 60068-2-6/EN 60068-2-27Protect. class/installation pos.IP 20/variableApprovals/markingsCE, UL, ATEX, GL, IECEx, cFMusEx markingATEX:
II 3 G Ex nA IIC T4 Gc
IECEx:
Ex nA IIC T4 Gc
Ex tc IIIC T135 °C Dc
cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc

Housing data	EK-44-8pin
Design form	compact terminal housing with signal LEDs
Material	polycarbonate
Dimensions (W x H x D)	44 mm x 100 mm x 68 mm
Installation	on 35 mm DIN rail, conforming to EN 60715 with lock
Side by side mounting by means of	double slot and key connection
Marking	Labeling of the BZxxx series
Wiring	solid conductor (e), flexible conductor (f) and ferrule (a): spring actuation by screwdriver
Connection cross-section	s: 0.08…2.5 mm², st: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Connection cross-section AWG	s: AWG 28…14, st: AWG 28…14, f*: AWG 26…16
Stripping length	8…9 mm
Current load power contacts	Imax: 10 A

*s: solid wire; st: stranded wire; f: with ferrule
