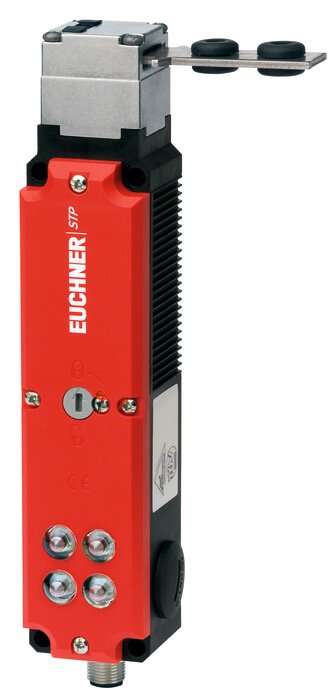

Euchner STP4A-4141A024SEM4AS1 097789 Emniyet Anahtarı
0 - Yorum
Kategori
Marka
Stok Kodu
273254
Garanti Süresi
24 Ay
Fiyat
700,12 EUR + KDV
* 8.474,74 TL den başlayan taksitlerle!
31.085,33 TL
Euchner STP4A-4141A024SEM4AS1 097789
STP ASi emniyet anahtarı, M12 fiş konnektörü (açık devre akımı prensibi)
Metalden yapılmış harekete geçirici kafa
Ön tarafta yardımcı serbest bırakma
Koruma kilitleme tipi
STP4 Açık devre akımı prensibi, AS-i çıkış 0'ın kontrolü ile kapalı tutma. Yay kuvvetiyle serbest bırakın.
Kapalı tutma solenoidinin kontrolü
Kapalı tutma solenoidi, kontrol sistemi tarafından AS-Arayüz veri yolu biti D0 üzerinden kontrol edilir. Ek olarak 24V bağlantısı güvenli bir şekilde anahtarlanabilir.
AS Arayüzü girişleri
D0, D1 Kapı izleme kontağı SK
D2, D3 Solenoid izleme kontağı ÜK
Değerlendirme, bir güvenlik monitörü aracılığıyla gerçekleştirilir.
AS Arayüzü çıkışları
D0 Kapalı tutma solenoidi
D1 Kırmızı LED
D2 Yeşil LED
LED fonksiyon göstergesi
Güç LED'i, veri yolundaki çalışma voltajını gösterir.
Arıza LED'i, AS-Arayüz veri yolunda bir arıza tespit edilip edilmediğini gösterir.
Yeşil ve kırmızı LED'ler, D1 ve D2 bitleri kullanılarak veri yolu aracılığıyla kontrol sisteminin gerektirdiği şekilde kontrol edilebilir.
Yardımcı sürüm
Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.
Approvals
Mechanical values and environment
| Housing material | |
| Housing | Reinforced thermoplastic |
| Weight | |
| Net | 0,5 kg |
| Ambient temperature | -20 ... 55 °C |
| Degree of protection | IP67 |
| Mechanical life | 1 x 106 |
| Contact material | Silver alloy, gold flashed |
| Switching principle | Slow-action switching contact |
| Installation orientation | Any |
| Number of door position positively driven contacts | |
| According to As-i Safety at Work | 1 |
| Number of guard lock monitoring positively driven contacts | |
| According to As-i Safety at Work | 1 D2,D3 |
| Connection | |
| 1 x | Plug connector M12 |
| Approach speed | max.20 m/min |
| Actuation frequency | max.1200 1/h |
| Guard locking principle | Open-circuit current principle |
| Locking force Fmax | 2500 N |
| Locking force FZh | 2000 N |
| Retention force | 20 N |
| Extraction force | 30 N |
| Actuating force | 35 N |
Electrical connection ratings
| ASi voltage | 30 V 22,5 ... 31,6 V |
| ASi operating current | max.45 mA |
| ASi auxiliary voltage | |
| IEC 60742, PELV | 24 V -15% ... +10% |
| ASi auxiliary current | 300 mA |
| Solenoid duty cycle | 100 % |
| ASi slave type | |
| According to ASI specification 2.1 | EA code: 7 |
| ID code: B | |
| ASi data in | |
| According to As-i Safety at Work | D0, D1, D2, D3 |
| ASi data out | |
| Guard locking solenoid | D0 |
| LED red | D1 |
| LED green | D2 |
| ASi LED | |
| LED green | Power |
| LED red | Fault |
Reliability values according to EN ISO 13849-1
| B10D | 5 x 106 |
In combination with Actuator BETAETIGER-S-GT-SN
Mechanical values and environment
| Horizontal insertion depth | 24,5 mm |
| Vertical insertion depth | 24,5 mm |
| Horizontal overtravel (A B C D E) | 5 mm |
| Vertical overtravel (K L M N) | 5 mm |
