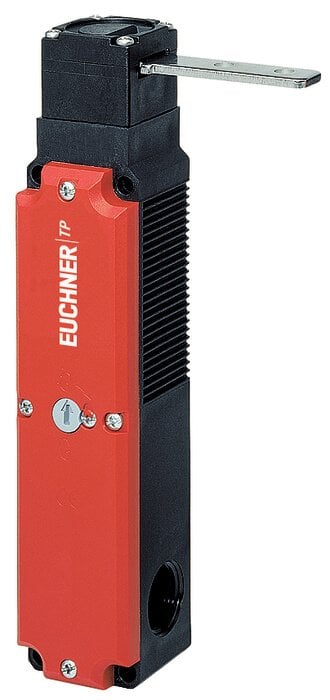

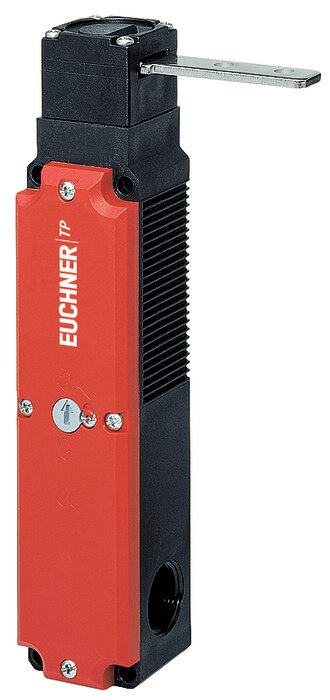

Euchner TP4-2131A024M 084145 Emniyet Anahtarı
0 - Yorum
Kategori
Marka
Stok Kodu
273199
Garanti Süresi
24 Ay
Fiyat
510,72 EUR + KDV
* 2.227,26 TL den başlayan taksitlerle!
27.272,55 TL
Euchner TP4-2131A024M 084145
Kapı izleme kontaklı emniyet şalteri TP
Ön tarafta yardımcı serbest bırakma
Kapı izleme kontağı ile
Yatay aşırı hareket artışı
Yaklaşma Yönü
Figür
Yatay ve dikey
90 ° 'lik adımlarla ayarlanabilir
Yatay yaklaşma yönü için artırılmış aşırı hareket
Solenoid çalışma voltajı
AC / DC 24 V +% 10, -% 15
Koruma kilitleme tipi
TP4 Açık devre akımı prensibi, kapalı tutma solenoidine gerilim uygulayarak kapalı tutma. Yay kuvvetiyle serbest bırakın.
Anahtarlama elemanı
2131 Yavaş hareketli anahtarlama kontağı 2 NC + 1 NO + 1 NC (kapı izleme kontağı)
Yardımcı sürüm
Kapalı tutmayı bir alet yardımıyla açmak için kullanılır. Kurcalanmaya karşı koruma sağlamak için, yardımcı açma sızdırmazlık cilası ile kapatılmıştır.
Approvals
Mechanical values and environment
| Housing material | |
| Housing | Reinforced thermoplastic |
| Weight | |
| Net | 0,5 kg |
| Ambient temperature | -20 ... 55 °C |
| Degree of protection | IP67 |
| Mechanical life | 1 x 106 |
| Contact material | Silver alloy, gold flashed |
| Switching principle | Slow-action switching contact |
| Installation orientation | Any |
| Number of door position positively driven contacts | 2 |
| Number of NC contacts | 1 |
| Number of NO contacts | 1 |
| Connection | |
| 3 x | M20 x 1.5 |
| Approach speed | max.20 m/min |
| Actuation frequency | max.1200 1/h |
| Guard locking principle | Open-circuit current principle |
| Locking force Fmax | 1300 N |
| Locking force FZh | 1000 N |
| Retention force | 10 N |
| Extraction force | 20 N |
| Actuating force | 10 N |
Electrical connection ratings
| Thermal rated current Ith | 4 A |
| Utilization category acc. to EN 60947-5-1 | |
| AC-15 | 4A 230V |
| DC-13 | 4A 24V |
| Solenoid operating voltage | |
| AC/DC | 24 V -15% ... +10% |
| Short circuit protection according to IEC 60269-1 | 4A gG |
| Rated insulation voltage Ui | 250 V |
| Rated impulse withstand voltage Uimp | 2,5 kV |
| Switching voltage | |
| Min. at 10mA | 12 V |
| Switching current | |
| Min. at 24V | 1 mA |
| Connection rating | 8 W |
| Solenoid duty cycle | 100 % |
| Connection cross-section | 0,34 ... 1,5 mm² |
Reliability values according to EN ISO 13849-1
| Monitoring of guard locking and the safety guard position | |
| B10D | 3 x 106 |
In combination with Actuator BETAETIGER-P-GT
Mechanical values and environment
| Overtravel A B C D E | 2 mm |
| Overtravel K L M N | 1,5 mm |
In combination with Actuator BETAETIGER-P-GNT
Mechanical values and environment
| Overtravel A B C D E | 7 mm |
