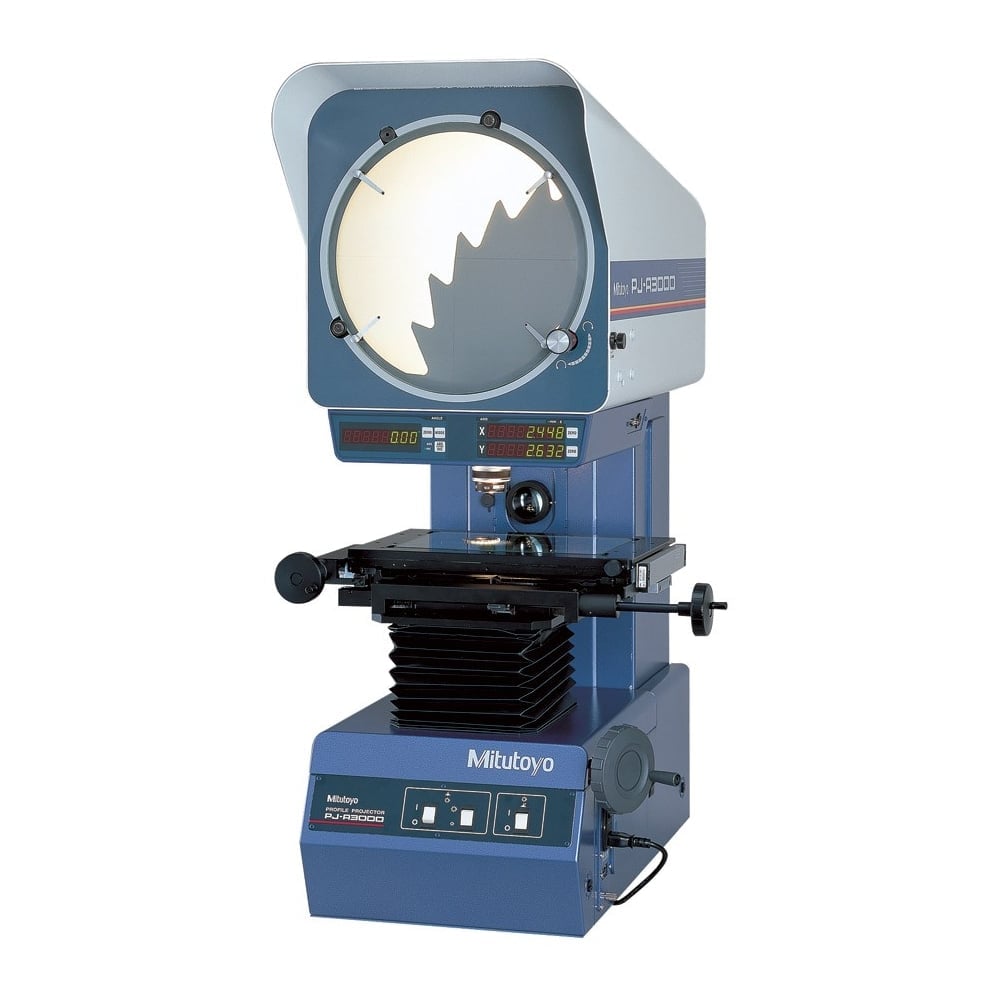

Mitutoyo 302-701-1D PJ-A3000 Ölçüm Projektörü
0 - Yorum
Kategori
Marka
Stok Kodu
27423060
Garanti Süresi
24 Ay
Fiyat
21.329,81 EUR + KDV
* 101.787,34 TL den başlayan taksitlerle!
1.246.375,65 TL
1.557.969,57 TL
%20
Mitutoyo 302-701-1D PJ-A3000 Ölçüm Projektörü
Modeli: PJ-A3010F-200 XY Aralık: 200x100 mm (8x4 ") Çözünürlük: 0.001 mm /0.00005" Ekran boyutu: 300 mm / 12 "
| Parça Numarası | 302-701-1D |
|---|---|
| Ekran Tipi | Dikey |
| çözüm | .00005 "/. 001 mm |
| Ölçü birimi | Her eksen için Doğrusal Ölçek (AT100 Serisi) |
| Odak Seyahat | 2 "/ 50 mm |
| Kırlangıç kuyruğu oluk | İki (Aralık = 1,69 ”(43 mm) |
| Ekran boyutu | 12 "/ 300 mm |
| X - Y Ölçüm Aralığı | 8 "x 4" / 200 x 100 mm |
| Işık kaynağı | Tungsten ampul (24V, 2W) |
| Öngörülen Görüntü | Dik Görüntü |
| Ekran Malzemesi | İnce Öğütülmüş Cam |
| Çapraz Saç | 90 derece düz çizgiler |
| Ekran Döndürme | +/- 360 derece, Sayaç +/- 370 dereceye kadar görüntüler |
| Açı Okuma | Çözünürlük: 1 'veya 0.01 ° (değiştirilebilir), Aralık: ± 370 ° Fonksiyonlar: Mutlak / artımlı mod değiştirme, Sıfır Ayarı |
| Ölçüm sistemi | Entegre doğrusal ölçekler |
| Maks. Alan sayısı sahne yükleme | 15kgf |
| Sahne boyutu | 380 x 170 mm |
| XY Ekranı | Yerleşik |
| Maks. Alan sayısı iş parçası yüksekliği | 92,5 mm |
| Açı ekranı | Yerleşik |
| Projeksiyon Lensi | Standart Aksesuar 10X (172-202) |
| Optik Sistem İşlevi | Yarım yansıtma aynalı dikey aydınlatma Ayarlanabilir yoğunlaştırıcı lens, Eğik yansımalı aynalar (10X ve 20X lens seçenekleri) |
| Yüzey Aydınlatması Işık Kaynağı | Işık kaynağı: Halojen ampul (24V 150W) Fonksiyonlar: Ayarlanabilir kondenser lens. Isı emici filtre, Soğutma fanı |
| Kontur Aydınlatma | Işık kaynağı: Halojen ampul (24V 150W) Optik sistem: Telesentrik sistem Fonksiyonlar: 2 kademeli parlaklık anahtarı, Isı emici filtre, Soğutma fanı |
| Büyütme doğruluğu Yüzey aydınlatması | ±% 0.15 veya daha az |
| Büyütme Doğruluğu Kontur aydınlatması | ±% 0.1 veya daha az |
| Hassas Döner Mengene | İsteğe bağlı |
| Hassas Sabit Mengene | İsteğe bağlı |
| Hassasiyet Merkezleri ve Damarlar | İsteğe bağlı |
| Hassas Merkezler ve Damarlar 138mm Kapasite | İsteğe bağlı |
| Cam tabak iş tutucusu | İsteğe bağlı |
| Lens Yuvası | Tek |
| Kenar algılama | İsteğe bağlı |
| Döner Tabanlı Vee Bloğu | İsteğe bağlı |
| Hayır. | 302-711-1D |
| XY Seyahat aralığı | 200 x 100 mm |
| XY Stage etkili alan | 266 x 170 mm |
| çözüm | 0,001 mm / .0001 " |
| XY Ekranı | Sağlanan |
| Açı ekranı | Sağlanan |
| Ölçüm sistemi | Entegre doğrusal ölçekler |
| Sahne boyutu | 380 x 170 mm |
| Maks. Alan sayısı iş parçası yüksekliği | 92,5 mm |
| Maks. Alan sayısı sahne yükleme | 15kgf |
| Fonksiyon | SIFIR ayarı +/- yön, RS-232C arayüzü |
| Uyarılar | Aksesuarlar şunları içerir: 10X projeksiyon lensi, PJ010F-200 için ölçüm aşaması, 3 x halojen lamba (20X projektif lens için 24 V / 150 yarı gümüş ayna |
