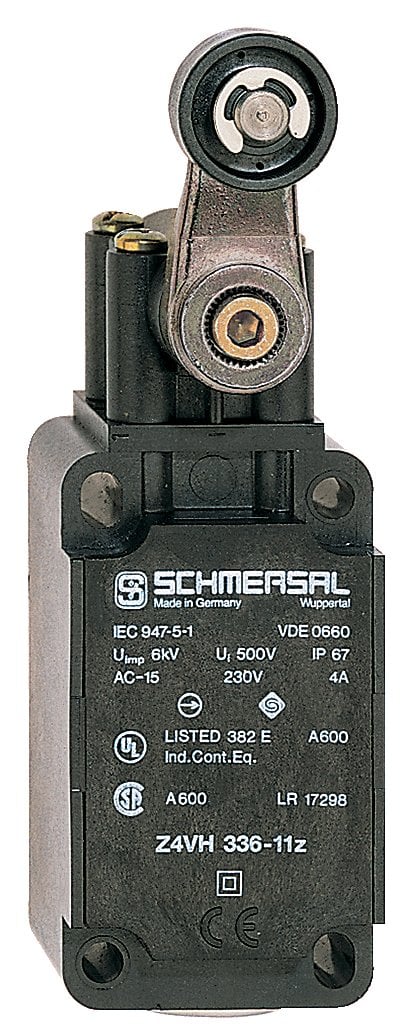

Schmersal Z4VH336-02Z-M20 101161466
0 - Yorum
Kategori
Marka
Stok Kodu
2737691
Garanti Süresi
24 Ay
Fiyat
159,69 EUR + KDV
* 762,06 TL den başlayan taksitlerle!
9.331,38 TL
Schmersal Z4VH336-02Z-M20 101161466
Çift izolasyonlu
Termoplastik muhafaza
EN 50041 e uygun tasarım
1 Kablo kullanımı M 20 x 1.5
Geniş kapsamlı alternatif aktüatör ler
10 ° basamda ayarlanabilir kol açısı
Yağ ve petrol ispirtosuna karşı direnci iyi
Aktüatör uçları 4 x 90 ° açı ile tekrar konumlandırılabilir
Anahtarlama ile kilitleme üzerine sabit kontakt baskısı ile
Sipariş ayrıntıları
Ürün tip tanımı
Z4VH 336-02Z
Ürün numarası (sipariş numarası)
101161466
EAN (European Article Number)
4030661195124
eCl@ass Numara, Sürümü 9.0
27-27-26-01
27-27-26-01
ETIM number, version 6.0
EC000030
ETIM number, version 7.0
EC000030
Onaylar
Verileri
cULus
CCC
EAC
CNCA
CCC
EAC
CNCA
Genel veriler
Ürün adı
336 Makara kolu H
Gövdenin konstrüksiyon şekli
Norm yapı tasarımı
Aktüatör tipi e göre DIN EN 50041
A
Gövdelerin malzemesi
Plastik, fiber cam takviyeli termoplastik kendiliğinden söner
Malzeme, kontaklar, elektrikli
AgCdO, kendi kendini temizler, pozitif hareket
kaldıraçın malzemesi
Metal tabaka
Makara malzemesi
Plastik
Brüt ağırlık
165 g
Genel veriler - Özellikler
Güvenlik fonksiyonları
Evet
Emniyet kontaktlarının sayısı
2
Güvenlik sınıflandırması
Normlar, talimatlar
BG-GS-ET-15
ISO 13849-1
EN 60947-5-1
ISO 13849-1
EN 60947-5-1
Mission Time
20 Year(s)
Güvenlik sınıflandırması - Emniyetli çıkışlar
B10d Normalde kapalı kontakt (NC)
20.000.000 operasyon sayısı
Mekanik veriler
Devreye alma elemanı
Makara kolu
Mechanical life, typical
30,000,000 Operations
Kumanda hızı, maximum
2,5 m/s
Anahtar eksenine 30° aktüatör açısı ile aktüatör hız
Not (geri gelme süresi)
Geri gelme süresi hareket hızına uygun olarak
Aktüatör tork, minimum
0,3 Nm
Mekanik veriler - Boyutlar
Konektör, konektör
Vida bağlantısı
Kablo kesiti, minimum
0,75 mm²
Kablo kesiti, maximum
2,5 mm²
Kablo kısmı hakkındaki bütün göstergeler iletken yüksüklerini dahil ediyor.
Sensörün yüksekliği
129,5 mm
Sensörün boyu
60,5 mm
Sensörün genişliği
40,5 mm
Ortam koşulları
Koruma sınıfı
IP65 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
IP67 e göre IEC/EN 60529
Ortam sıcaklığı, minimum
-30 °C
Ortam sıcaklığı, maximum
+80 °C
Nominal darbeye dayanma gerilimi
6 kV
Elektriksel veriler
Termal test akımı
10 A
N 60947-5-1 uyarınca koşullu nominal kısa devre akımı
1.000 A
Kullanım kategorisi AC-15
230 VAC
Kullanım kategorisi AC-15
4 A
Kullanım kategorisi DC-13
24 VDC
Kullanım kategorisi DC-13
4 A
Anahtarlama elemanı
Açıcı düzen (NC)
Anahtarlama prensibi
Sustalı anahtar elemanı
Anahtarlama frekansı
5.000 /h
Değiştirme süresi, maximum
2 ms
